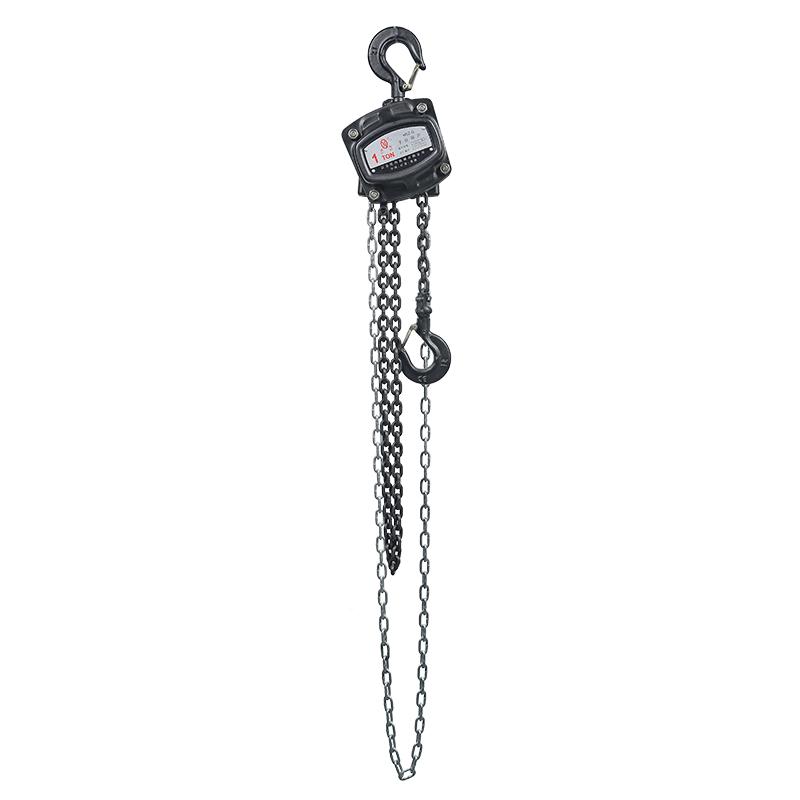

HSZ-VD系列手拉葫蘆
產品介紹：
額定載重：0.25T-50T
起升高度：2.5米/3米
吊鉤材質：合金鋼吊鉤
鏈條材質：G80錳鋼鏈條
外殼材質：合金鋼罩殼
機械行業標準：JB/T 7334—2016
產品特點：
HSZ型手動葫蘆順滑不卡鏈，便攜耐用。VD型手拉葫蘆有良好的抗碰撞能力，保護內部零件，外形美觀，結實耐用。防護罩由合金鋼壓制而成，有效保護內部結構穩定運行。4倍拉力測試，1.25倍an全檢測。
產品用途：
適用于工廠、礦山、建筑工地、碼頭、船塢、倉庫等用作安裝機器、起吊貨物，尤其對于露天和無電源作業，更顯示出其特性。
注意事項：
1.禁止用兩臺及以上葫蘆同時吊一重物；
2.嚴禁使用不自保的葫蘆，吊掛葫蘆及重物必須牢固可靠；
3.鏈條扭結時嚴禁使用；
4.操作者如發現手拉力大于正常拉力時，應立即停止使用。禁止破壞內部結構，以防發生墜物事故。
維修保養：
1.使用干燥的抹布將手拉葫蘆表面已經溶解的油污以及水汽擦拭干凈；
2.維護和檢修應由懂機器的人員進行，用煤油清洗葫蘆機件，在齒輪和軸承部分，加黃油潤滑禁止不懂本機性能原理者隨意拆裝；
3.葫蘆經過清洗維修，應進行空載試驗，確認工作正常，制動可靠時，才能交付使用。
技術參數：
| 型號 | 額定載荷（T） | 標準提升高度(M) | 試驗載荷(KN) | 手拉力(N) | 起重鏈條數 | 起重鏈條直徑（MM） | 主要尺寸 (MM) | 凈重 (KG) | 包裝尺寸 （L*W*H）（CM） | |||
| A | B | C | D | |||||||||
| HSZ-VD-0.5 | 0.5 | 2.5 | 7.5 | 240 | 1 | 5*5 | 132 | 148 | 28 | 345 | 11 | 24*19*18 |
| HSZ-VD-1 | 1 | 2.5 | 15 | 250 | 1 | 6*18 | 151 | 172 | 32 | 376 | 12.5 | 28*21*21 |
| HSZ-VD-1.5 | 1.5 | 2.5 | 22.5 | 265 | 1 | 7.1*21 | 173 | 196 | 36 | 442 | 17.8 | 34*26*20 |
| HSZ-VD-2 | 2 | 3 | 30 | 335 | 1 | 8*24 | 175 | 210 | 36 | 470 | 19.5 | 34*26*20 |
| HSZ-VD-3S | 3 | 3 | 45 | 363 | 1 | 10*30 | 176 | 230 | 46 | 565 | 29 | 34*26*20 |
| HSZ-VD-3D | 3 | 3 | 45 | 265 | 2 | 7.1*21 | 173 | 226 | 46 | 490 | 23.5 | 34*26*20 |
| HSZ-VD-5 | 5 | 3 | 75 | 360 | 2 | 9*27 | 189 | 280 | 46 | 688 | 41.3 | 41*32*24 |
| HSZ-VD-10 | 10 | 3 | 150 | 380 | 4 | 9*27 | 189 | 463 | 57 | 765 | 78.5 | 48*42*18.5 |
| HSZ-VD-20 | 20 | 3 | 300 | 380*2 | 8 | 9*27 | 189 | 630 | 82 | 890 | 193 | 78*68*20 |
| HSZ-VD-30 | 30 | 3 | 450 | 380*2 | 12 | 9*27 | 330 | 670 | 106 | 1000 | 220 | 85*67*30 |
